Шланги для гидроразрыва пласта играют ключевую роль при добыче сланцевой нефти, сланцевого газа, метана угольных пластов и в смежных отраслях промышленности, и их часто называют трубами для гидроразрыва пласта высокого давления или сборками шлангов для гидроразрыва пласта. Этот продукт специально разработан для работы в условиях высокого давления, обладает превосходной несущей способностью и может безопасно и эффективно транспортировать жидкости для гидроразрыва на кислотной, масляной, водной и других типах при операциях гидроразрыва пласта.
Внутренний слой конструкции: изготовлен из кислотостойкого синтетического каучука или полимерных композиционных материалов, используется для непосредственного контакта и транспортировки жидкости гидроразрыва пласта, которая эффективно противостоит эрозии кислотными жидкостями.
Промежуточный слой: Высокопрочный трос используется для обеспечения необходимой несущей способности и взрывозащищенной защиты шланга при высоком давлении.
Внешний слой: Изготовлен из синтетического каучука с отличной износостойкостью и антивозрастными свойствами, что гарантирует отсутствие последствий при длительном использовании шланга в сложных условиях.
Защитный слой: спиральная оболочка.
Описание

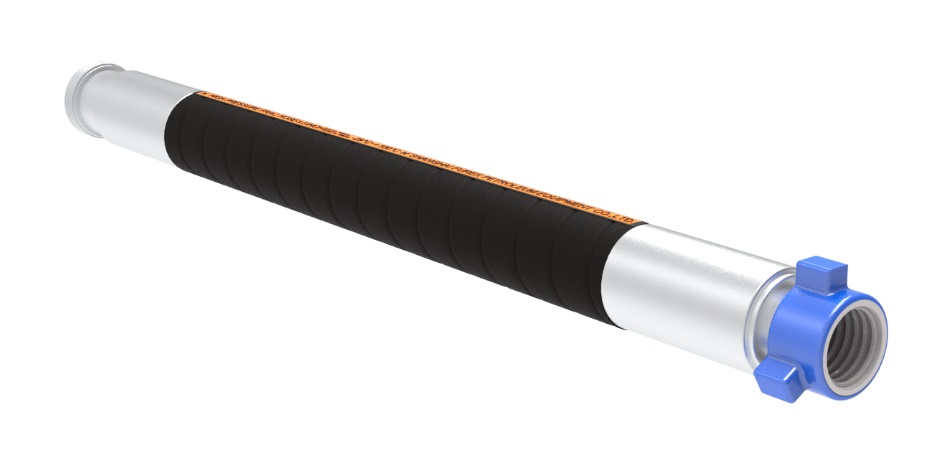

Защелкивающийся шланг для гидроразрыва пласта — это устройство для транспортировки керна, специально разработанное для операций гидроразрыва пласта под высоким давлением при добыче нетрадиционных источников энергии, таких как сланцевая нефть и газ, а также метан угольных пластов. В этом изделии используется усовершенствованный процесс защелкивания, при котором специальный металлический фитинг точно механически обжимается к корпусу шланга, образуя неразъемный соединительный узел, устойчивый к высокому давлению и вытягиванию. Разработанный для работы в суровых условиях гидроразрыва пласта, шланг обладает превосходной износостойкостью, устойчивостью к высокому давлению, а также к кислотной и щелочной коррозии, обеспечивая долгосрочную стабильную работу в экстремальных условиях. Защелкивающийся шланг для гидроразрыва обеспечивает безопасное, эффективное и надежное решение для подачи жидкости при операциях гидроразрыва пласта, что делает его идеальным выбором для операций гидроразрыва пласта в сложных условиях.
Основная технология
Процесс обжима: Гибкие типы соединителей, эффективное подключение в полевых условиях.
С точки зрения конструкции соединитель обычно состоит из внутреннего сердечника, внешней обжимной втулки и промежуточной втулки. Ключевой процесс заключается в следующем: подготовленный конец шланга вставляется между внутренним сердечником и внешней обжимной втулкой. Под действием огромного радиального усилия обжимная втулка сжимается, и кольцевые зубья или выступы внутри соединителя плотно входят в зацепление с внешней стенкой шланга, тем самым формируя сильное зажимное усилие.
Особо стоит отметить, что в современных процессах обычно используются технологии сегментированного и послойного прессования — например, прессование прессующей втулки во внутренний и внешний слои, а также в переднюю и заднюю секции по отдельности, что позволяет более точно контролировать степень деформации в каждой области и значительно повысить устойчивость к вытягиванию и долговечность уплотнения.
Инновационный армирующий слой: Обмотка стальным тросом, сочетающая жесткость и гибкость.
Что касается проектирования несущих конструкций, то наша компания преодолела ограничения традиционных процессов. В армирующем слое используется процесс намотки стального троса, который не только обеспечивает сверхвысокую несущую способность при давлении, но и придает шлангу превосходную гибкость, позволяя легко прокладывать проводку в ограниченных условиях на площадке скважины и эффективно амортизировать импульсные вибрации во время работы.
Основные характеристики
I. Многоступенчатое уплотнение
Ступенчатая блокирующая зубчатая конструкция образует множество уплотнительных барьеров, эффективно перекрывающих пути утечки и повышающих общую надежность уплотнения системы.
II. Сопротивление вытягиванию
Благодаря технологии сегментированного зажима и конструкции с кольцевыми зубьями соединение может выдерживать чрезвычайно высокие растягивающие нагрузки и сохранять стабильное соединение в условиях импульсов высокого давления, предотвращая случайное смещение шланга.
III. Герметичная конструкция
На конце соединителя в процессе обжима внешняя обжимная втулка непосредственно прокалывает внешний резиновый слой шланга, образуя окончательный герметизирующий барьер металл-металл с внутренним слоем стальной проволоки. Такая конструкция эффективно предотвращает просачивание жидкости под высоким давлением между слоями и является ключевой технологией для обеспечения долгосрочного безопасного использования.
IV. Хорошая гибкость
Используя многослойную, высокопрочную, сверхгибкую стальную проволоку или канат в качестве несущего каркаса, шланг обладает превосходной гибкостью, облегчая гибкую установку и эффективно снижая усталостные повреждения, вызванные напряжением при изгибе.
Области применения
I. Основные операционные области
- Операции по добыче сланцевой нефти и газа, глубоководному разведке нефти и газа и метановому разрыву угольных пластов широко используются при операциях гидроразрыва пласта при добыче сланцевой нефти и газа, глубоком бурении и добыче нефти и газа, а также при разработке метана угольных пластов. Они являются идеальным выбором для транспортировки различных специальных текучих сред, таких как буровой раствор высокого давления, кислотная жидкость для гидроразрыва пласта и жидкость, содержащая пропант.
- Транспортировка жидкости под высоким давлением при заканчивании и капитальном ремонте скважин обеспечивает эффективный и надежный канал транспортировки жидкости для заканчивания скважин и проведения ремонтных работ, отвечающий требованиям различных производственных сред и процессов.
- Подходит для использования на суше для работы на морских платформах продукты соответствуют спецификациям API. Стандарты 7K и сертификационные требования ABS позволяют адаптировать их к сложным условиям эксплуатации.
II. Типичные схемы подключения
- Система обеспечивает высокое давление и быструю подачу жидкости для гидроразрыва от устья скважины к отводному салазку, обеспечивающий надежное соединение и удобную сборку / демонтаж.

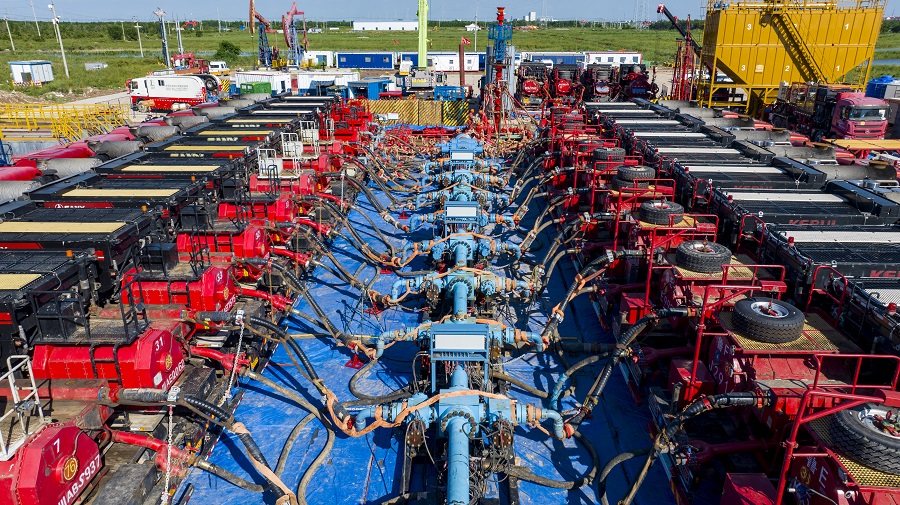

- Соединение между самосвалом для гидроразрыва пласта и коллектором высокого и низкого давления
служит важнейшим связующим звеном между агрегатом гидроразрывной машины и коллекторной системой, обеспечивая стабильную подачу жидкостей с высоким расходом и сверхвысоким давлением и повышая общую эффективность эксплуатации.

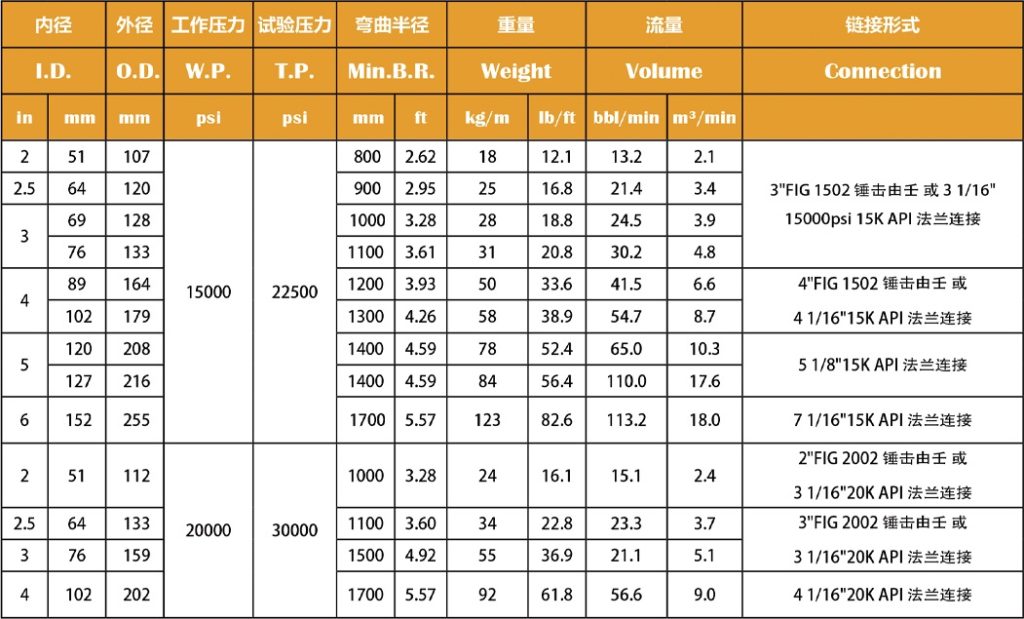

Технические характеристики продукта
Краткое описание значения
Техническое позиционирование: В шланге для гидроразрыва с защелкивающейся посадкой используется отработанный процесс «намотка многослойной стальной проволоки + механическая защелкивающаяся посадка», который обеспечивает постоянное сцепление корпуса шланга с металлическим соединением за счет точной деформации внешним усилием. Являясь высокопроизводительным и экономичным зрелым решением, широко используемым в текущих операциях гидроразрыва пласта, оно обеспечивает оптимальный инженерный баланс между эффективностью, затратами и безопасностью и является надежным выбором, подтвержденным обширным практическим опытом.
- Повышенная эффективность эксплуатации: Благодаря стабильным возможностям подачи при высоких скоростях потока и давлении в сочетании с конструкцией соединителя для быстрой установки и демонтажа он значительно сокращает время подготовки к операции гидроразрыва пласта и перемещения. По сравнению со встроенными вулканизированными конструкциями, шланги с защелкивающейся посадкой позволяют производить замену соединителя на месте, устраняя необходимость утилизации всего шланга в случае повреждения соединителя, эффективно сокращая незапланированные простои и обеспечивая непрерывность работы.
- Снижение затрат: Увеличенный срок службы износостойких шлангов и превосходная коррозионная стойкость сокращают частоту замены шлангов. Конструкция с защелкивающейся посадкой снижает первоначальные затраты на покупку и сокращает циклы поставки, а многоразовые соединители значительно снижают общие эксплуатационные расходы на протяжении всего жизненного цикла. Упрощенная планировка площадки и стандартизированные методы монтажа еще больше снижают затраты на строительство и техническое обслуживание.
- Повышенная безопасность: Надежная устойчивость к высокому давлению и механическое уплотнение с точной блокировкой эффективно предотвращают утечки, вырывания и разрывы, обеспечивая безопасность персонала и оборудования. Продуманная конструкция с резервированием и обширная валидация применения обеспечивают стабильные показатели безопасности в различных сложных условиях эксплуатации.
- Высококачественная сервисная поддержка: Мы предоставляем профессиональные технические консультации и комплексное послепродажное обслуживание, включая выбор шланга, руководство по установке обжимного соединителя, регулярный осмотр и техническое обслуживание. Полагаясь на стандартизированную систему поставок запчастей и возможности быстрого реагирования, мы гарантируем, что клиенты смогут удобно и корректно использовать и обслуживать нашу продукцию, в полной мере используя ее преимущества в производительности.
