Специально разработанная для крупномасштабных операций гидроразрыва пласта, таких как добыча сланцевого газа и трудноизвлекаемой нефти, эта система обеспечивает гибкое соединение между автоцистерной для смешивания песка и автоцистерной-насосом для гидроразрыва пласта. Являясь основным компонентом всасывающего коллектора низкого давления, он выполняет задачу подачи жидкости для гидроразрыва пласта в больших объемах и с высокой эффективностью. Он также обладает превосходной устойчивостью к всасыванию под отрицательным давлением и воздействию химических сред, что делает его ключевым элементом оборудования для обеспечения бесперебойной подачи жидкости во время непрерывных операций гидроразрыва пласта.
Специально разработанная для крупномасштабных операций гидроразрыва пласта, таких как добыча сланцевого газа и трудноизвлекаемой нефти, эта система обеспечивает гибкое соединение между автоцистерной для смешивания песка и автоцистерной-насосом для гидроразрыва пласта. Являясь основным компонентом всасывающего коллектора низкого давления, он выполняет задачу подачи жидкости для гидроразрыва пласта в больших объемах и с высокой эффективностью. Он также обладает превосходной устойчивостью к всасыванию под отрицательным давлением и воздействию химических сред, что делает его ключевым элементом оборудования для обеспечения бесперебойной подачи жидкости во время непрерывных операций гидроразрыва пласта.
Температура: От -30 °C до +80 °C (от -22 °F до +176 °F)

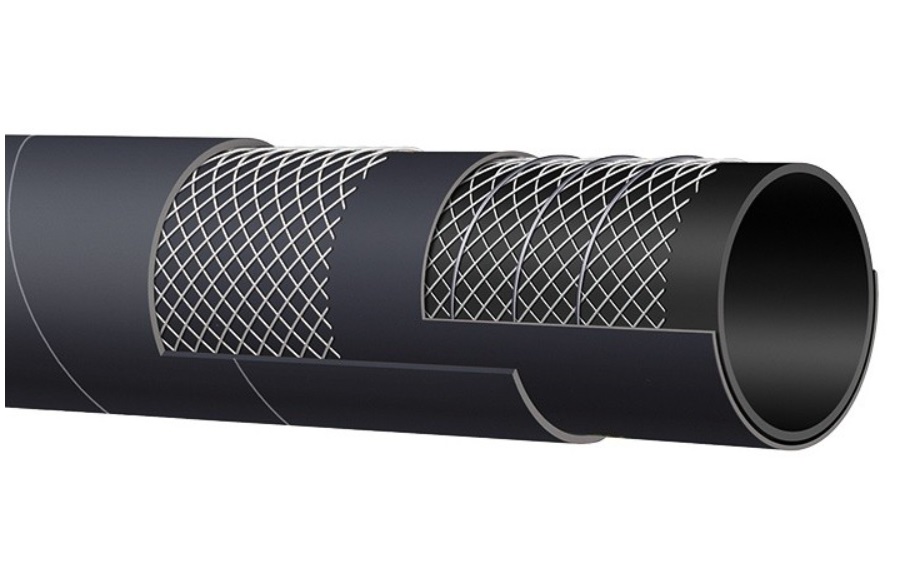

Внутренний резиновый слой: Маслостойкий и кислотостойкий синтетический каучук (смесь NBR / EPDM)
Армирующий слой: высокопрочная стальная проволока (оцинкованная или из нержавеющей стали); многослойная высокопрочная оплетка из полиэфирного волокна.
Внешний резиновый слой: износостойкий и устойчивый к озону синтетический каучук (CSM или CR)
Основные характеристики
Выдерживает отрицательное давление и не разрушается: Встроенный спиральный каркас из стальной проволоки, протестированный на выдерживание вакуума -90 кПа, эффективно справляется с мгновенным высоким отрицательным давлением всасывания центробежного насоса.
Высокая совместимость со средами: Внутренний резиновый слой после погружения в жидкость для гидроразрыва при температуре 100 ℃ на 72 часа показал скорость изменения объема ≤ 15% и не склонен к набуханию или отслаиванию.
Долговечность для наружных работ: Внешний резиновый слой прошел испытание на стойкость к истиранию и не растрескался после 50 ударов в час × 40 ° C × 72 часа воздействия озона.
Высокий коэффициент безопасности: минимальное давление разрыва в 3 раза превышает рабочее давление, а обжим соединения проверяется 100% гидростатическим давлением на заводе.
Высокая эффективность работы: Оснащен штуцерами Fig 206, которые можно быстро подсоединить / отсоединить вручную без инструментов; шланг на 20% легче проволочного спирального шланга того же размера.
Нетрадиционные методы добычи нефти и газа: гидроразрыв пласта для добычи сланцевого газа, трудноизвлекаемой нефти и метана угольных пластов.
Подача жидкости для гидроразрыва пласта: скользкая вода, линейное связующее, сшивающая жидкость, кислота
Основные рабочие места: выход пескосмесителя → всасывающий патрубок насосной установки для гидроразрыва пласта

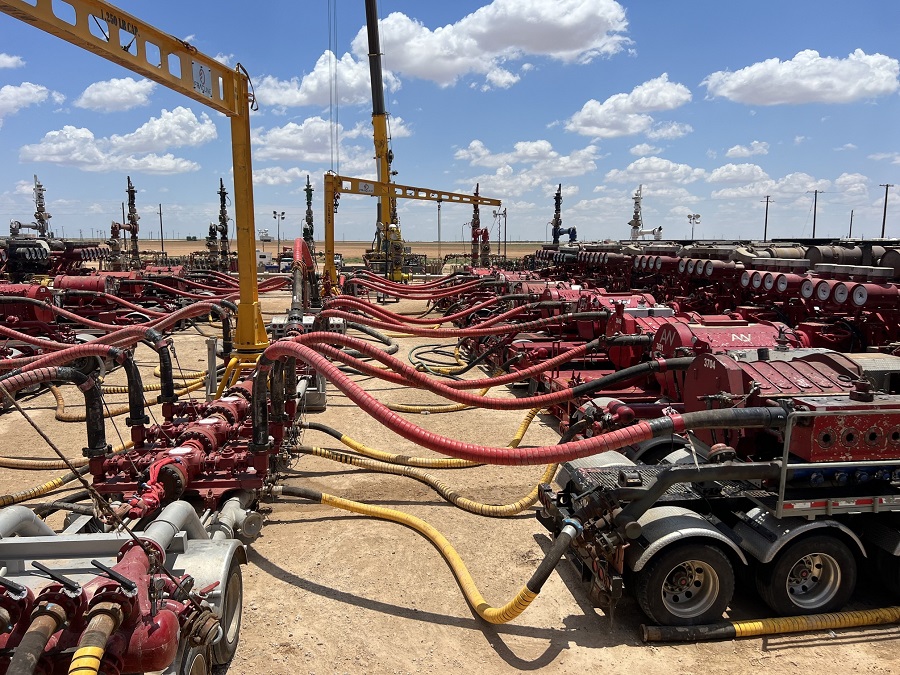

(Красная часть на рисунке — это шланг гидроразрыва пласта, а желтая часть — всасывающий и нагнетательный шланги низкого давления.)
